• <noscript id="kk8kk"></noscript>
    <tr id="kk8kk"><blockquote id="kk8kk"></blockquote></tr>
    <nav id="kk8kk"><code id="kk8kk"></code></nav>


  • <nav id="kk8kk"><sup id="kk8kk"></sup></nav>
  • 午夜短视频日韩免费,一级特黄高清完整大片,日韩国产av一区二区三区精品,欧美v高清资源不卡在线播放,日韩精品无码久久久久久,久久宗合,亚洲精品中文字幕乱码二区,四虎永久在线精品免费视频观看

    熱處理對TA9鈦合金板材耐腐蝕性能的影響

    發布時間: 2022-12-06 19:53:52    瀏覽次數:

    影響鈦合金的耐腐蝕性的因素很多,晶粒大小、晶粒取向[1]、位錯密度、合金元素含量、合金表面狀態等,鈦合金熱處理的冷卻速度對組織形成有很重要的意義[2]本實驗通過 改變TA9鈦合金板材熱處理方式來獲得更耐鹽酸腐蝕的鈦合金組織。

    1、實驗材料與方法

    本實驗采用的TA9鈦合金是經過三次真空自耗電弧爐熔煉成 準210m m×340m m 錠,經β相區開坯鍛造,α+β 相區終鍛制得準25mm 板坯。后經雙向熱軋制成5mm板材,經  700℃30min退火,使用線切割制成若干5mm×9m m×12mm塊體,取3個試樣分別在型號為R K-2-?48X100-110電阻爐中加熱至920℃保溫30min分別進行水淬、爐冷、空冷,爐冷至300℃出爐空冷。將所得試樣經240目打磨掉1mm后用600目、1200目碳化鎢砂紙打磨,之后用150nm SiO2溶膠拋光至劃痕消失。用配比為 HF:HNO3:H2O=1:3:10 的腐蝕劑腐蝕磨面 60s后, 用流動水沖洗干凈,然后用工業無水乙醇擦拭、并用吹風機吹干。之后在OLYMPUS - PMG3 光學金相顯微鏡下觀察并照相。

    對取得金相試樣的試樣進行重新拋光至鏡面,為了排除其他切割面對耐腐蝕性的干擾,用銅導線纏繞試樣,對試樣其它面及導線進行蠟封僅保留軋制面,在CH I660D 電化學工 作站對以上試樣進行電化學腐蝕試驗,腐蝕介質為38%的濃鹽酸,試驗25 在 ℃水浴箱中進行。采用經典的三電極體系,鉑電極為輔助電極,飽和甘汞電極(SCE)作為參比電極,用夾具夾住試樣導線,浸入濃硫酸溶液中,然后測量 5min 開路電位,待電位穩定后測試交流阻抗,再測Tafel曲線。設置初始掃描電位為?1.2 V(vs SCE),最終電位為0.5V,掃描速度 10 mV/s,敏感度為 1×10?3。交流阻抗掃描的信號頻率范圍為:10 m Hz~100 k Hz,在開路電位處進行。之后觀察腐蝕試驗結束后試樣表面形貌,對比耐腐蝕性的差異。

    2、結果與討論

    2.1 金相組織

    圖 1為 920℃不同冷速的試樣的金相組織,920℃并未打完全達到TA9相變點,由圖可以看出水冷組織為未溶解的α相顆粒及原始α相孿晶組織和馬氏體相α,相基體;空冷組織 為原始未溶解α相與針狀α相;爐冷組織為均勻的等軸α晶粒,晶粒內部有明顯的孿晶,原始試樣發生再結晶。


    2.2 腐蝕性能

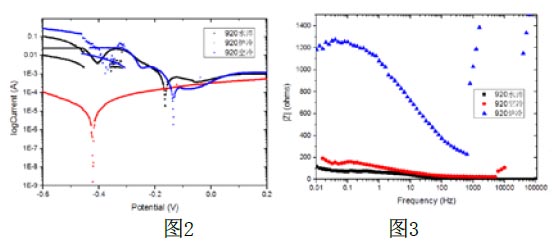

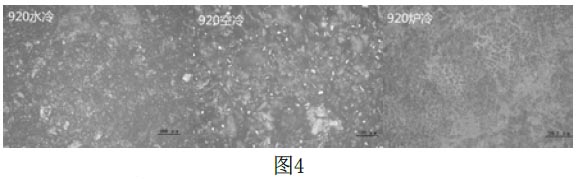

    圖2為不同冷速的Tafel曲線,因為自腐蝕電流的大小反應材料腐蝕反應速率,由圖2可以看出自腐蝕電流 920水淬>920空冷>920爐冷;因此耐腐蝕性920爐冷>920空冷>920水淬圖3 為三種處理方式的Bod e,由圖可以看出阻抗絕對值在低頻區920爐冷>920空冷>920水冷,阻抗絕對值越大表示材料耐腐蝕性越好。 與Tafel曲線所得結果一致圖4為試樣腐蝕試驗后的表面相貌, 爐冷試樣的表面形貌較水冷、空冷平整,水冷、空冷試樣腐蝕坑較深 ,腐蝕較為嚴重。這與tafel曲線對比以及Bode圖得到的結論一致。


    3、結論

    1、熱處理方式以及不同組織形貌會引起TA9鈦合金耐腐蝕性差異。

    2、爐冷得到的均勻的等軸α晶粒組織較空冷、水冷具有更好的耐腐蝕性。

    參考文獻:

    [1] GARBACZ H, PISAREK M, KURZYDLOWSKIK J.Corrosion resistance of nanostructured titanium[J].BiomolecularEngineer, 2007, 24: 559?563.

    [2](蘇)鮑利索娃(Борисова,Е.А.);陳石卿譯 ,鈦合金金相學[M],北京:國防工業出版社,1986:228.

    作者簡介:

    王鶴(1989-),男,陜西乾縣人,在讀在職研究生,主要研究方向為鈦合金。

    在線客服
    客服電話

    全國免費服務熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機網

    返回頂部

    ↑

    主站蜘蛛池模板: 久久综合噜噜激激的五月天| 欧美伊人久久大香线蕉综合69| 国产亚洲精品国产福利在线观看| 国产午夜成人久久无码一区二区| 亚洲日本在线免费观看| 91精品国产福利在线导航| 亚洲中文乱码一区二区| 国产精品五区| 亚洲成A V人片在线观看| 亚洲自拍偷拍免费视频| 91成人精品啪在线观看国产| 亚洲一区精品伊人久久| 亚洲欧美日韩中文综合在线不卡| 亚洲不卡视频一区二区三区| 久久精品成人无码观看56| 日韩影片一区二区三区| 欧美一区二区三区国产精品| 久久亚洲AV成人无码国产电影| 日本黄色三级视频| 精品无码久久久久久久久| 999久久久免费精品国产| 免费人成黄页在线播放| 国产线路3国产线路2| 国产在线欧美日韩一区二区 | 久久久久久久久久91精品日韩午夜福利| 亚洲精品tv久久久久久久| 国产91麻豆免费观看| 日韩国产网曝欧美第一页| 人人爽人人爽人人片a∨| 国产精品va在线观看无码| 人妻少妇被猛烈进入中文字幕 | 国产呦交精品免费视频| 岛国av三级在线播放| 日日摸日日碰人妻无码老牲| 久久综合丁香激情久久| 平昌县| 婷婷综合久久中文字幕蜜桃三电影| 亚洲国际精品女人乱码| 日韩精品诱惑一区二区| 人妻丝袜无码专区视频网站| 久久亚洲午夜牛牛影视|
