• <noscript id="kk8kk"></noscript>
    <tr id="kk8kk"><blockquote id="kk8kk"></blockquote></tr>
    <nav id="kk8kk"><code id="kk8kk"></code></nav>


  • <nav id="kk8kk"><sup id="kk8kk"></sup></nav>
  • 午夜短视频日韩免费,一级特黄高清完整大片,日韩国产av一区二区三区精品,欧美v高清资源不卡在线播放,日韩精品无码久久久久久,久久宗合,亚洲精品中文字幕乱码二区,四虎永久在线精品免费视频观看

    低間隙和高氧TC4鈦合金板在經不同熱處理溫度退火后的韌性顯微組織變化

    發布時間: 2023-07-10 16:49:26    瀏覽次數:

    TC4(Ti-6Al-4V)是目前用量最大、用途最為廣泛的鈦合金。通過不同的加工工藝改變TC4鈦板材的顯微組織形貌,并使材料呈現出多樣化的性能特點,對于深入挖掘材料性能潛能,擴大材料應用場景有較大意義。材料韌性是材料變形時吸收能量的能力,常用沖擊韌性和斷裂韌性指標來表征材料韌性的優劣[1]。本文通過對低間隙和高氧TC4板材進行不同熱處理溫度退火,研究了熱處理溫度對板材沖擊韌性、顯微組織和裂紋擴展速率的影響規律。

    1、實驗方法

    實驗材料

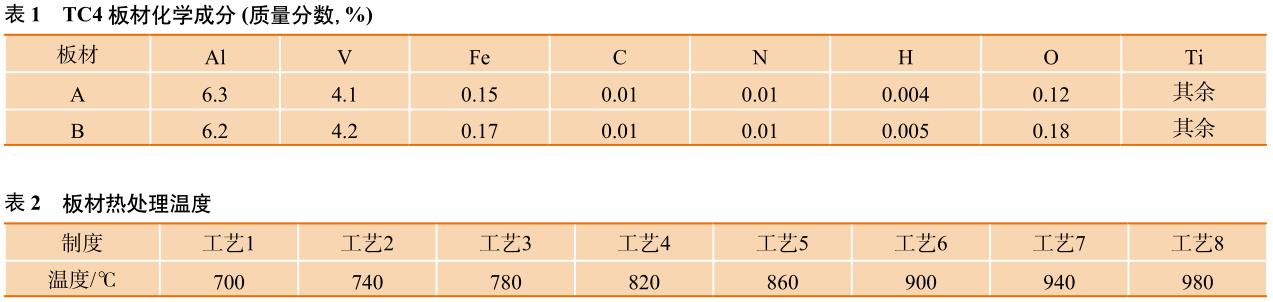

    本研究采用熱軋工藝生產的兩批次厚度10mmTC4板材,兩批次板材分別編號為板材A、B。板材A為低間隙(ELI)TC4成分,板材B為高氧TC4成分(化學成分見表1)。板材熱軋至10mm后未經熱處理,以熱軋狀態采用水切割方式取試樣坯。


    板材熱處理

    使用高精度箱式熱處理爐(±2℃)對試樣坯進行熱處理,選取TC4再結晶溫度范圍進行再結晶退火熱處理(見表2),熱處理時間均為60min,冷卻方式為空氣冷卻。

    性能測試

    測試板材沖擊韌性和裂紋擴展速率以表征板材韌性,其中板材沖擊韌性實驗方法執行GB/T229—2007,測試方向為橫向,每個熱處理制度測試三個樣。裂紋擴展速率實驗方法執行ASTME647-15,測試方向為橫向。

    2、結果與討論

    沖擊韌性

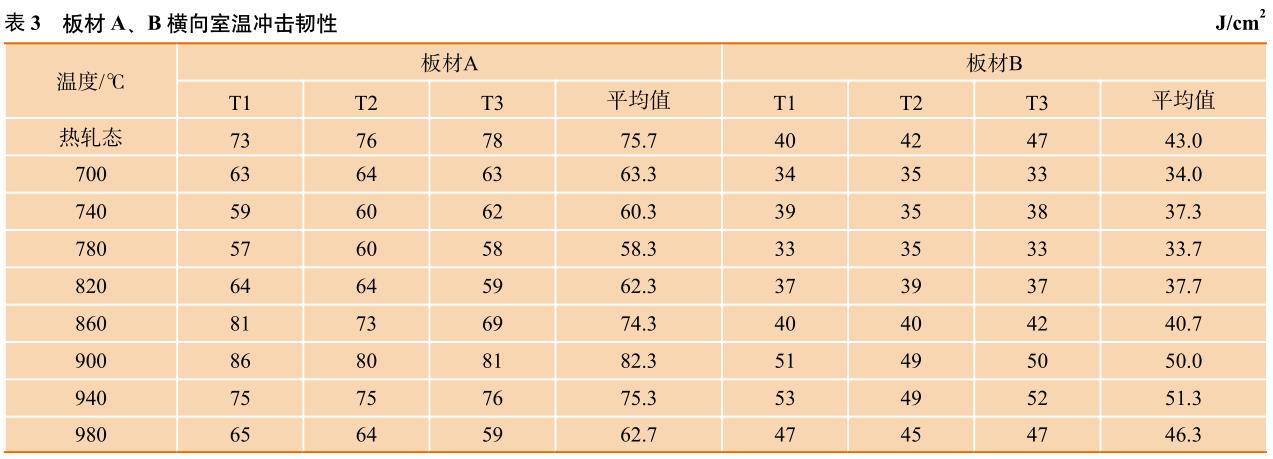

    表3為熱軋態及經不同溫度熱處理后低間隙TC4(A)及高氧TC4板材(B)的橫向室溫沖擊韌性測試數據。從表3可以看出,在各熱處理制度下低間隙TC4板材室溫沖擊韌性均高于高氧TC4板材,降低板材氧含量可以提高板材塑性,降低強度水平,降低材料的脆性傾向,提高板材受外力沖擊時的能量吸收功,從而提高板材沖擊韌性[2]。


    從表3可以看出,在700~980℃范圍內隨著退火溫度升高,板材A和B的沖擊韌性值均呈現出先下降后上升再下降的規律。低間隙TC4(A)板材經780℃熱處理后沖擊韌性最小,平均達到58.3J/cm2;經900℃熱處理后沖擊韌性最大,平均達到82.3J/cm2。高氧TC4(B)板材經780℃熱處理后沖擊韌性最小,平均達到33.7J/cm2;在940℃熱處理后沖擊韌性最大,平均達到51.3J/cm2

    顯微組織

    圖1為板材A、B在熱軋態及沖擊韌性值最小、最大時對應熱處理制度下的顯微組織圖片。


    從圖1可以看出,板材A、B熱軋態顯微組織均為初生等軸狀及長條狀α+次生α+β轉變組織,板材A的次生α含量較板材B略多。經780℃熱處理后,板材發生再結晶及晶粒長大,板材A、B顯微組織類型與熱軋態相同,但初生等軸狀及長條狀α均發生明顯長大。

    板材A經900℃熱處理后,板材顯微組織為初生等軸狀α+片層狀α+β轉變組織組成的雙態組織。板材B經940℃熱處理后,板材顯微組織同樣呈現出雙態組織,但與板材A相比,板材B的初生等軸狀α含量較少,片層狀α含量較多且較為粗大。

    等軸狀α組織通常具有較好的強度、塑性和抗疲勞裂紋萌生性能,片層狀α則具有較好的斷裂韌性和抗疲勞裂紋擴展性能,雙態組織則很好的綜合了等軸和片層狀組織在材料性能方面的優點,較為均衡的抑制了裂紋萌生和擴展過程,提高材料韌性。與板材B相比,板材A等軸狀α含量更多,有利于提高板材整體塑性,降低α晶粒萌生裂紋的傾向;板材A片層狀α更為細小,晶界占比更大,有利于使室溫下沿晶裂紋擴展路徑曲折化。

    裂紋擴展速率

    板材A經780℃、900℃熱處理后及板材B經780℃熱處理后橫向裂紋擴展速率分別代表低間隙板材沖擊韌性值最小、最大及高氧板材沖擊韌性值最小狀態下板材橫向裂紋擴展速率情況。板材A經900℃熱處理后裂紋擴展速率最低;經780℃熱處理后次之;板材B經780℃熱處理后裂紋擴展速率最高;在裂紋擴展階段3種板材裂紋擴展速率的差異更為顯著。此外,板材B中較高的氧含量(0.18%)會加劇晶粒尺寸對裂紋擴展速率的影響程度[3]。上述規律與沖擊韌性結果對材料的韌性評價結果相一致,沖擊韌性值越高,裂紋擴展速率越低,材料變形和斷裂時吸收的能量越高,材料抵抗變形和斷裂的能力越強。


    3、結束語

    TC4鈦合金板材經780℃熱處理后顯微組織類型為初生等軸狀及長條狀α+次生α+β轉變組織,沖擊韌性低,裂紋擴展速率高;經900~940℃熱處理后顯微組織類型為雙態組織,沖擊韌性高,裂紋擴展速率低。板材氧含量對板材韌性影響顯著,降低氧含量會顯著提高板材沖擊韌性,降低板材裂紋擴展速率。

    參考文獻

    [1]鄭修麟.材料的力學性能.西安:西北工業大學出版社,2000

    [2]張翥,王群驕,莫畏.鈦的金屬學和熱處理.北京:冶金工業出版社,2009

    [3]萊茵斯,皮特爾斯.鈦與鈦合金.北京:化學工業出版社,2005

    作者簡介:高飛(1986—),男,陜西寶雞人,碩士,2012年畢業于西安理工大學材料科學與工程專業,研究方向:鈦及鈦合金加工。通信地址:721014陜西省寶雞市鈦城路1號寶鈦集團,E-mail:gaofei_828@qq.com。

    在線客服
    客服電話

    全國免費服務熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機網

    返回頂部

    ↑

    主站蜘蛛池模板: 国产AV旡码专区亚洲AV| 亚洲二区中文字幕在线| 无码免费的亚洲视频| 欧美综合乱图图区乱图图区| 国产91精品最新在线播放| 国产综合精品一区二区三区| 成人性爱视频在线观看| 亚洲在成人网在线看| 成人无码小视频在线观看| 日韩精品成人网页视频在线| 免费女人高潮流视频在线观看| 久久国产黑丝袜视频| 欧美性网| 大胸美女又黄w网站| 久久亚洲不卡一区二区| 亚洲系列国产精品制服丝袜第| 中文字幕乱码亚洲无线| 日韩亚洲产在线观看| 嘉荫县| 香港三日本三级少妇三级视频| 热久久这里是精品6免费观看| 国产精品无码2021在线观看| 久久亚洲av一二三区| 男女狂乱x0x0动态图在线观看| 米奇精品一区二区三区| 思思久久精品一本到99热| 亚洲国产精品网站久久| 色yeye免费视频免费播放| 久久久久久国产福利网站| 熟女乱伦电影| 无码精品人妻一区二区三区老牛 | 男的吃女的下面gif动态图| 民宅夫妻偷拍啪啪55AV| 亚洲一道一本快点视频| 国产欧美日韩一区二区三区| 国产AV无码片毛片一级| 中文字幕肉感巨大的乳专区| 久久国产精品一国产精品金尊| 国产稚嫩高中生呻吟激情在线视频| 亚洲精品国产AV天美传媒| 91久久久久无码精品露脸|
