• <noscript id="kk8kk"></noscript>
    <tr id="kk8kk"><blockquote id="kk8kk"></blockquote></tr>
    <nav id="kk8kk"><code id="kk8kk"></code></nav>


  • <nav id="kk8kk"><sup id="kk8kk"></sup></nav>
  • 午夜短视频日韩免费,一级特黄高清完整大片,日韩国产av一区二区三区精品,欧美v高清资源不卡在线播放,日韩精品无码久久久久久,久久宗合,亚洲精品中文字幕乱码二区,四虎永久在线精品免费视频观看

    退火溫度對(duì)TC2鈦合金板材的組織和硬度的影響

    發(fā)布時(shí)間: 2023-09-25 09:37:47    瀏覽次數(shù):

    引言

    TC2鈦合金是一種中等強(qiáng)度的α+β型鈦合金,含有約4%Al和約1.5%Mn[1]。該合金板材的成形性能較好,在熱態(tài)和有限的冷態(tài)下均具有穩(wěn)定的成形性能。TC2鈦合金結(jié)構(gòu)件能夠在350℃以下的溫度運(yùn)行2000h,可在航空航天領(lǐng)域應(yīng)用,尤其適合制作飛機(jī)機(jī)翼、安定面、襟翼和機(jī)翼等構(gòu)件及焊接結(jié)構(gòu)件,應(yīng)用非常廣泛[2-4]。

    熱處理是一種常用的材料加工手段,對(duì)改善材料組織和性能具有顯著的作用,不同的熱處理工藝有不同的作用。TC2鈦合金是一種新型合金,目前,熱處理工藝對(duì)TC2合金板材組織和性能的影響的研究還鮮有報(bào)道,因此有必要對(duì)其進(jìn)行深入研究。

    本文對(duì)TC2鈦合金板材進(jìn)行了不同溫度的退火處理,檢測(cè)了退火后板材的組織和硬度,以揭示退火溫度對(duì)TC2合金板材組織和性能的影響,獲得合理的熱處理工藝參數(shù),供實(shí)際生產(chǎn)參考。

    1、試驗(yàn)過(guò)程和方法

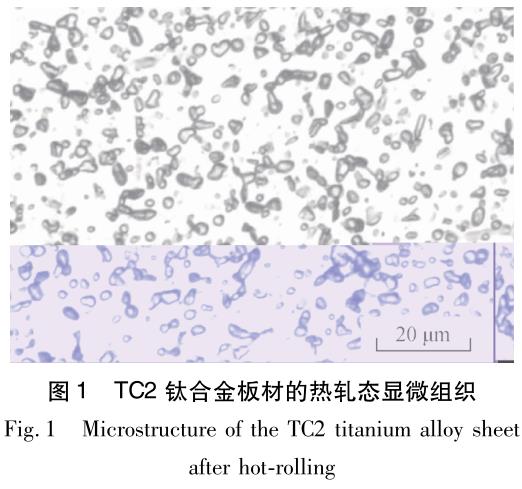

    試驗(yàn)研究用TC2鈦合金板材,采用二次真空自耗電弧爐熔煉,鑄坯經(jīng)熱軋機(jī)反復(fù)疊扎成1mm厚的板材。板材的熱軋態(tài)微觀組織如圖1所示。圖1表明,TC2鈦合金板材的熱軋態(tài)組織主要為初生的α相和轉(zhuǎn)變的β相,且分布比較均勻。


    通過(guò)金相法測(cè)得TC2合金的相變點(diǎn)為(955±5)℃。

    采用線切割制備試樣,尺寸為20mm×10mm×1mm,然后將試樣分成4組,分別進(jìn)行退火處理。

    退火溫度分別為650℃、680℃、710℃和740℃,保溫1h空冷。熱處理設(shè)備為KTY9100型高溫箱式電阻爐,熱處理完成后制備金相試樣(鑲嵌、粗磨、精磨、化學(xué)拋光和精拋),然后采用DMI5000M金相顯微鏡觀察顯微組織。采用HVS10型數(shù)顯小負(fù)荷維氏硬度計(jì)測(cè)量硬度。

    2、試驗(yàn)結(jié)果及分析

    2.1顯微觀組織

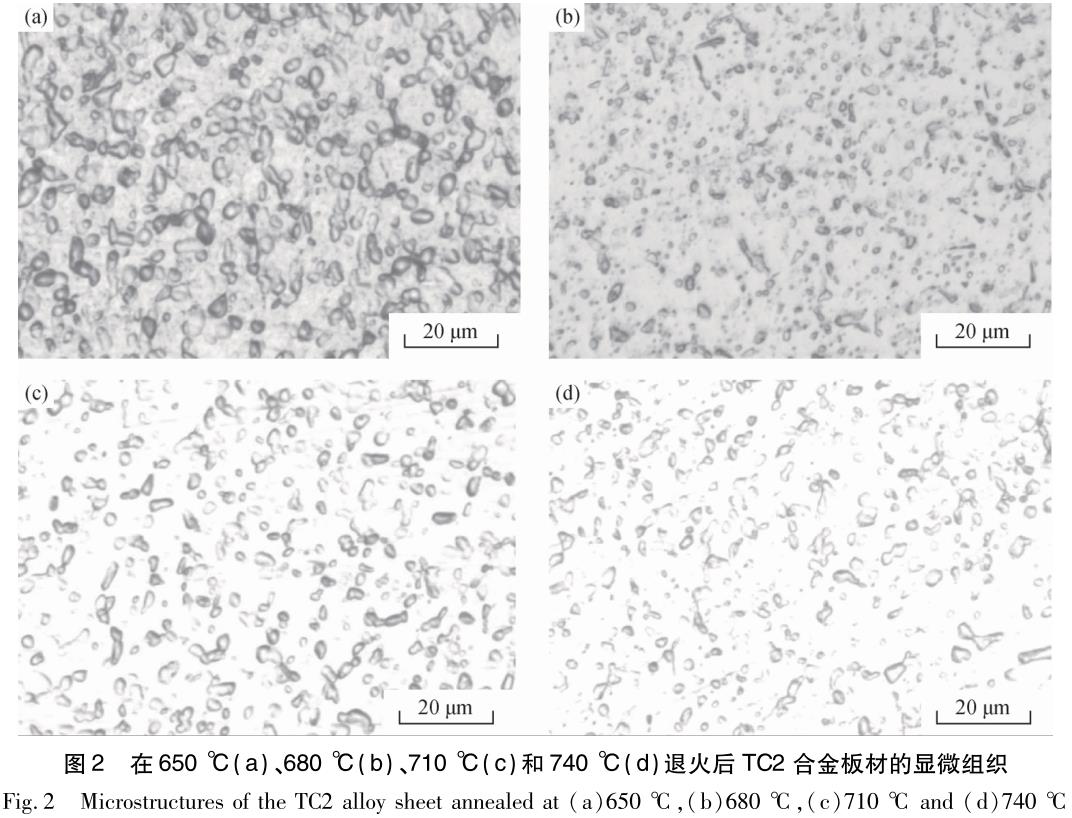

    圖2為不同溫度退火后TC2鈦合金板材的顯微組織。由圖2可以看出,在650℃和680℃退火的板材,其微觀組織的差異比較顯著,雖然均為雙相組織,但α相和β相的含量和分布明顯不同。其原因可能是,退火溫度升高,使得微觀組織中細(xì)小的次生α相逐漸溶入基體而消失,而比較粗大的α相則得以繼續(xù)存在并緩慢長(zhǎng)大。當(dāng)退火溫度升高到710℃時(shí),退火后板材的微觀組織又發(fā)生了變化,次生α相長(zhǎng)大,開始形成鏈狀和短棒狀結(jié)構(gòu),同時(shí)β相也逐漸長(zhǎng)大,吞并晶界上的α相,呈不規(guī)則形態(tài)。隨著退火溫度升到740℃,退火后板材中 β相向α相轉(zhuǎn)化,含量減少,α相繼續(xù)長(zhǎng)大,開始出現(xiàn)近似片狀的組織。


    2.2硬度

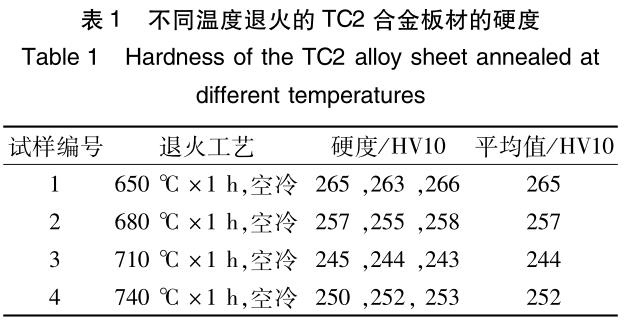

    采用HVS-10型數(shù)顯小負(fù)荷維氏硬度測(cè)定熱處理后試樣的硬度,每個(gè)試樣測(cè)3點(diǎn),取平均值,結(jié)果列于表1。由表1可以看出,退火溫度對(duì)TC2合金板材的硬度有一定影響,可能是因?yàn)橥嘶饻囟认嗖畈惶螅@種差異不是太明顯,但種硬度差異與微觀組織的變化相吻合。


    3、結(jié)論

    (1)隨著退火溫度從650℃升高至740℃,TC2鈦合金板材的微觀組織不斷變化:首先是小的次生α相逐漸溶入基體而消失,比較粗大的α相得以繼續(xù)存在并慢慢長(zhǎng)大;而后形成鏈狀和短棒狀結(jié)構(gòu),同時(shí)β相也逐漸長(zhǎng)大,吞并晶界的α相,呈現(xiàn)不規(guī)則形態(tài);最后α相長(zhǎng)大成近似片狀。

    (2)TC2鈦合金板材的硬度隨著退火溫度的升高先降低后升高,650℃退火的板材硬度最高,710℃退火的最低,但硬度隨退火溫度的升高而變化的幅度不大。

    參考文獻(xiàn)

    [1]顏鳴皋,劉伯操,吳世平,等.中國(guó)航空材料手冊(cè)[M].2版.北京:中國(guó)標(biāo)準(zhǔn)出版社,2002.

    [2]曹春曉.航空用鈦合金的發(fā)展概況[J].航空科學(xué)技術(shù),2005(4):3-6.

    [3]趙永慶,奚正平,曲恒磊,等.我國(guó)航空用鈦合金材料研究現(xiàn)狀[J].航空材料學(xué)報(bào),2003,10(23):215217.

    [4]黃張洪,曲恒磊,鄧超,等.航空用鈦及鈦合金的發(fā)展及應(yīng)用[J].材料導(dǎo)報(bào),2011,25(1):102-104.

    在線客服
    客服電話

    全國(guó)免費(fèi)服務(wù)熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機(jī)網(wǎng)

    返回頂部

    ↑

    主站蜘蛛池模板: 欧美国产日韩A在线观看| 国产成人乱码一区二区三区在线 | 人妻丰满熟妇AV无码区APP| 超级乱淫片午夜电影网福利| 18禁影院亚洲专区| 国产国拍亚洲精品福利| 艹逼欧美| 国产激情无码一区二区免费| 人妻中文字幕有码在线| 芮城县| 四虎精品国产永久免费| 免费无码又爽又刺激高潮视频| 筠连县| 欧美一区二区三区国产精品| 欧美极品少妇×XXXBBB| 东乡族自治县| 91豆花成人社区在线| 国产精品亚洲综合久久小说| 精品人妻av区乱码 | 有码中文AV无码中文AV | 久久亚洲AⅤ无码精品午夜麻豆| 无码日韩av一区二区三区| 东京热高清无码精品| 亚洲日本国产精品高清| 中文字幕在线久热精品| 无码AV无码免费一区二区| zozozo女人与牛交zozozo视频| 人妻少妇啊灬啊灬用力…啊快| 亚洲国产老鸭窝一区二区三区| 国产毛分av一区二区三区 | 国产精品综合久久久久久久免费| 人妻中文字幕有码在线| 美女裸体18禁免费网站| 青草精品视频在线观看| 日本在线视频观看二区| 日韩中文字幕在线六区| 岛国一区二区三区av| 色婷婷av一区二区三区之红樱桃| 国产精品黑色丝袜在线观看| 成人在线观看网址| 国产午夜视频在线观看|
